نوسان برق چیست و چرا رخ میدهد؟
نوسان برق چیست و چرا رخ میدهد؟
نوسان برق یکی از مشکلاتی است که میتواند در شبکه برق و سیستمهای الکتریکی وجود داشته باشد. این نوسانات باعث تغییر ولتاژ و فرکانس برق میشوند و میتوانند به تجهیزات الکترونیکی و برقی آسیب برسانند، که از نشانههای وجود نوسان برق میتوان به چشمک زدن یا خاموش و روشن شدن ناگهانی چراغها، کار نکردن درست دستگاههای الکتریکی، کاهش یا افزایش غیرعادی صدای دستگاههای الکتریکی و... اشاره کرد. اگر شما هم به دنبال بررسی مفهوم نوسانات برقی، علل، راهکارها و پیامدهای این مشکل هستید پیشنهاد میکنیم حتما این مقاله را که توسط برترین متخصصان شرکت خدمات برق ویپان جمعآوری شده است را از دست ندهید.
نوسان برق چیست؟
نوسان برق به تغییرات غیرقابلپیشبینی و ناگهانی در ولتاژ برق گفته میشود که میتواند منجر به افت یا افزایش ولتاژ در سیستمهای برقی شود. این تغییرات ممکن است بهصورت موقتی یا دائمی باشند و معمولاً در فرکانسهای متفاوتی رخ میدهند که در ادامه به بررسی انواع نوسانات برقی خواهیم پرداخت.
انواع نوسانات برق
افزایش ولتاژ Voltage Surge
به افزایش ناگهانی و کوتاهمدت در ولتاژ برق که ممکن است به دلیل رعد و برق، قطع و وصل بارهای سنگین یا مشکلات در شبکه برق رخ دهد و به تجهیزات الکتریکی، بهویژه قطعات حساس الکترونیکی، آسیب برسان، افزایش ولتاژ گوییم.
ولتاژ چیست؟
به اختلاف پتانسیل الکتریکی بین دو نقطه در یک مدار الکتریکی گفته میشود. ولتاژ نیرویی است که باعث حرکت الکترونها در مدار میشود و جریان الکتریکی را به وجود میآورد.
افت ولتاژ Voltage Sag
کاهش کوتاهمدت در ولتاژ برق که معمولاً به دلیل اضافهبار یا مشکلات در شبکه توزیع برق رخ میدهد.افت ولتاژ نامیده میشود که میتواند باعث عملکرد نادرست دستگاهها شود، به عنوان مثال، خاموش شدن ناگهانی کامپیوترها یا کم شدن شدت نور چراغها.
قطعی لحظهایPower Outage
قطعی کامل برق برای مدت بسیار کوتاه (چند میلیثانیه تا چند ثانیه) که ممکن است به دلیل اتصال کوتاه، خطا در تجهیزات، یا قطعی در خطوط انتقال رخ دهد قطعب لحظهای برق است که این قطعیها ممکن است باعث راهاندازی مجدد تجهیزات الکتریکی شود و در برخی موارد باعث از بین رفتن دادهها در دستگاههای دیجیتال شود.
نوسان ولتاژ Voltage Fluctuation
به تغییرات مداوم و غیرپایدار در ولتاژ برق که ممکن است به دلیل مشکلات در شبکه برق یا تغییرات بارهای بزرگ در سیستم رخ دهد و باعث آسیب به دستگاهها شده و عملکرد آنها را مختل کند، مانند چشمک زدن چراغها یا کاهش عملکرد دستگاههای موتوری، نوسان ولتاژ گوییم.
نوسان فرکانس Frequency Fluctuation
تغییرات در فرکانس جریان متناوب (AC) که به دلایل مختلفی مانند ناهماهنگی در تولید و مصرف برق یا خطا در سیستمهای تولید برق رخ میدهد؛ تغییرات فرکانس است و میتواند باعث اختلال در عملکرد تجهیزات حساس به فرکانس مانند موتورهای AC و تجهیزات الکترونیکی شود.
نویز الکتریکی Electrical Noise
وجود امواج و سیگنالهای ناخواسته در سیستم برق که ممکن است از تجهیزات الکترونیکی، منابع تغذیه سوئیچینگ، یا خطوط انتقال وارد میشود نویز الکتریکی است که میتواند باعث اختلال در عملکرد دستگاههای حساس و ایجاد خطا در دادههای دیجیتال شود.
افزایش طولانیمدت ولتاژ Overvoltage
افزایش ولتاژی که به مدت طولانیتر از افزایشهای لحظهای است و ممکن است به دلیل خطا در تنظیم ولتاژ در سیستم برق رخ دهد را افزایش طولانی مدت ولتاژ گویند که این افزایشها میتواند به تدریج به دستگاهها آسیب بزند و باعث داغ شدن و سوختن قطعات الکتریکی شود.
افت طولانیمدت ولتاژ Undervoltage
کاهش ولتاژ به مدت طولانی، که ممکن است به دلیل مشکلات در تامین برق یا اضافهبار در شبکه رخ دهد.افت ولتاژ طولانی میتواند باعث کارکرد نادرست یا حتی خاموشی دستگاههای برقی شود.
علتهای بروز نوسان برق
نوسانات برق ممکن است به دلایل مختلفی ایجاد شوند، اما برخی از علل اصلی این مورد عبارتاند از:
تغییرات بار مصرفی:
هنگامی که بار مصرفی در سیستمهای الکتریکی و برق تغییر میکند، مانند روشنشدن و خاموششدن دستگاههای الکترونیکی و برقی، ممکن است نوسانات در ولتاژ برق ایجاد شود.
کیفیت پایین تأمین برق:
اگر شرکت تأمین برق قادر به تأمین برق باکیفیت بالا نباشد، ممکن است نوسانات در ولتاژ و فرکانس برق ایجاد شود.
عیب در تجهیزات الکترونیکی:
عیب در تجهیزات الکترونیکی مانند رگولاتورهای ولتاژ، ترانسها، کنترلهای برق و سایر تجهیزات مرتبط با برق، ممکن است باعث ایجاد نوسانات برق شود.
تأثیرات جوی:
شرایط جوی مانند رعدوبرق، طوفان، گردوغبار و سایر شرایط جوی ممکن است باعث ایجاد نوسانات برق شود.

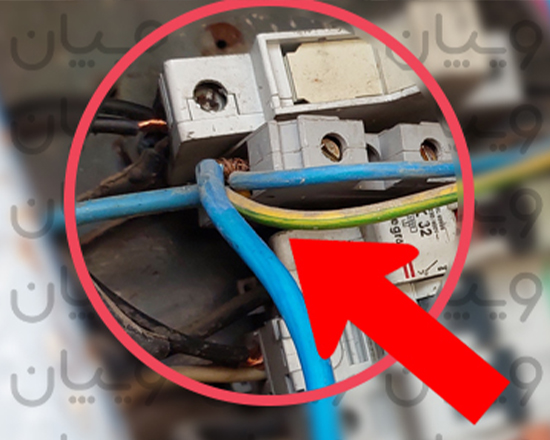

مشکلات در شبکه انتقال برق:
مشکلات در شبکه انتقال برق مانند خطا در تجهیزات شبکه مانند سستی اتصالات ، بریدگی سیم نول در طول شبکه و یا طولانیبودن مسیرهای تغذیه که موجب بروز نوسان در شبکه برق میشود.
عدم تعادل بار:
عدم تعادل بار در یک فاز خاص نیز ممکن است باعث ایجاد نوسانات برق شود.
اثرات مخرب نوسان برق بر تجهیزات الکتریکی
نوسانات برق میتوانند اثرات مخربی بر تجهیزات الکتریکی و الکترونیکی داشته باشند. این اثرات بسته به نوع و شدت نوسان متفاوت هستند و میتوانند از کاهش عملکرد تا خرابی کامل تجهیزات را نیز شامل شوند. در ادامه، برخی از اثرات مخرب نوسانات برق بر تجهیزات الکتریکی میپردازیم:
خرابی قطعات الکترونیکی
نوسانات ولتاژ، به ویژه افزایش ناگهانی ولتاژ (Surge)، میتوانند به قطعات حساس الکترونیکی مانند تراشهها، مدارهای مجتمع (ICs)، و خازنها آسیب بزنند. این آسیبها ممکن است منجر به خرابی دائمی دستگاه شوند.
کاهش عمر تجهیزات
تکرار مداوم نوسانات برق میتواند باعث فرسودگی تدریجی قطعات الکتریکی شود. این فرسودگی میتواند عمر مفید دستگاهها را کاهش دهد و نیاز به تعمیرات مکرر را افزایش دهد.
ایجاد نویز و اختلال در عملکرد دستگاهها
نوسانات برق میتوانند نویز الکتریکی در سیستمهای حساس ایجاد کنند، که باعث اختلال در عملکرد صحیح دستگاههای الکترونیکی میشود. این نویزها ممکن است منجر به ایجاد خطا در دادهها یا اختلال در کارکرد تجهیزات شود.
از دست دادن دادهها
نوسانات برق میتوانند باعث قطع ناگهانی برق یا اختلال در عملکرد دستگاههای ذخیرهسازی داده مانند هارد دیسکها شوند. این امر ممکن است منجر به از دست رفتن دادهها یا خراب شدن فایلهای ذخیره شده شود.
آسیب به موتورها و دستگاههای الکتریکی
نوسانات ولتاژ میتوانند باعث افزایش دما در موتورهای الکتریکی و دیگر دستگاههای برقی شوند. این افزایش دما میتواند منجر به آسیب به سیمپیچها، عایقها و در نهایت خرابی موتور شود.
اختلال در سیستمهای کنترلی
نوسانات برق میتوانند عملکرد سیستمهای کنترلی صنعتی یا خانگی را مختل کنند، که ممکن است به اختلال در فرآیندهای تولید یا کارکرد نادرست سیستمهای خانگی منجر شود.
خطرات ایمنی
نوسانات شدید برق میتوانند باعث ایجاد جرقه یا آتشسوزی در دستگاههای معیوب شوند، که این موضوع خطرات جدی ایمنی را به همراه دارد.
قطع مکرر برق و افزایش هزینهها
نوسانات مداوم ممکن است باعث قطع مکرر برق یا نیاز به تعمیرات و تعویض تجهیزات شوند، که این امر هزینههای نگهداری و تعمیرات را افزایش میدهد.
توقف ناگهانی تجهیزات صنعتی
در محیطهای صنعتی، نوسانات برق میتوانند باعث توقف ناگهانی ماشینآلات و تجهیزات تولیدی شوند، که این موضوع ممکن است باعث ایجاد ضررهای اقتصادی شود.
اثر تجمعی و خرابی کلی تجهیزات
نوسانات برق در طولانی مدت میتوانند به صورت تجمعی به تجهیزات آسیب برسانند و نهایتاً منجر به خرابی کلی دستگاهها شوند.
علائم وجود نوسان برق
نوسانات برق معمولاً با علائمی مانند چشمک زدن چراغها، عملکرد نادرست دستگاهها، بوی سوختگی، و گرمای غیرعادی در تجهیزات الکتریکی خود را نشان میدهند؛ اما با توجه به برخی علائم و استفاده از ابزارهای مناسبی مانند مولتیمتر دیجیتال، آنالایزرهای برق، و دیتالاگرهای ولتاژ و... میتوان برای شناسایی وجود نوسان برق استفاده کرد.
با وجود توصیفات بالا باید بگوییم که تشخیص نوسان برق در محیط خانگی یا صنعتی ممکن است همیشه آسان نباشد و بسیار حیاتی است اگر عواملی از نوسان برق در وسایل الکتریکی خود مشاهده میکنید، هرچه سریعتر جهت شناسایی و رفع نوسان برق از یک برقکار ماهر در زمینه رفع نوسان برق و اتصالی برق کمک بگیرید.
راهکارهای مقابله با نوسان برق
برای مقابله با نوسانات برق و کاهش تأثیرات منفی آنها بر تجهیزات، راهکارهای متعددی وجود دارد که در ادامه به آنها پرداخته میشود.
1- استفاده از استابیلایزر ولتاژ
استابلایزرها تثبیتکننده ولتاژ هستند و به ما در خروجی دستگاه یک ولتاژ ثابت را تحویل میدهند حتی اگر ولتاژ ورودی آنها بالا و یا پایینتر از حد مجاز مصرفکنندهها باشد. استفاده از استابیلایزر میتواند باعث افزایش عمر مفید تجهیزات الکتریکی، کاهش خطرات خرابی، و بهبود عملکرد دستگاهها شود. همچنین، از آنجا که این دستگاهها ولتاژ را در یک محدوده مشخص نگه میدارند، میتوانند به کاهش مصرف انرژی کمک کنند
انواع استابلایزرهای ولتاژ
استابیلایزرها در انواع مختلفی ارائه میشوند، از جمله لیست استابلایزرهایی که در زیر ارائه شده است:
- استابلایزر رلهای
- استابلایزر سرو موتوری
- استابلایزر AVR
اسامی استایلایزرهایی که پیشتر معرفی شد برای کاربری های خانگی و ادرای مناسب بوده و هر کدام ازآنها دارای ویژگیها و کاربردهای خاص خود هستند و میتوانند بر اساس نیازهای خاص کاربر انتخاب شوند.
نکته: استایلایزرهای صنعتی در دستهبندی جداگانه و مجزایی با توان و قدرت بالاتر قرار میگیرند.

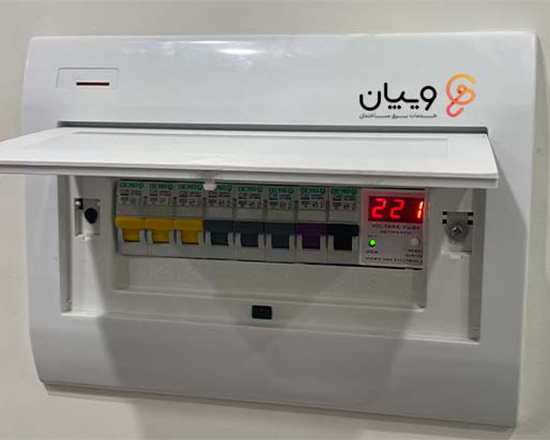

2- استفاده از فیوزهای ولتاژ
فیوزهای ولتاژ بهعنوان یک وسیله حفاظتی در مقابل ولتاژهای مخرب و نوسانات ناگهانی هستند و در زمان بروز یک ولتاژ مخرب در ورودی، مدار خروجی را برای یکزمان مشخص قطع کرده و زمانی که ولتاژ شبکه نرمال میشود با یک تأخیر کوتاه (جهت اطمینان از ثبات ولتاژ)، مجدداً مدار را وصل میکنند.
نکات مهم در انتخاب محافظ ولتاژ
هنگام انتخاب محافظ ولتاژ، باید به عواملی مانند ظرفیت محافظ، سرعت عملکرد، و کیفیت ساخت توجه شود. همچنین، محافظ باید با توان و ولتاژ کاری دستگاههای مورد نظر مطابقت داشته باشد تا کارایی و حفاظت بهینه را فراهم کند.
تفاوت استابلایزر و فیوزهای ولتاژ
طبق تعاریفی که پیشتر از استابلایزر و فیوزهای ولتاژ داشتیم، حال میخواهیم به بررسی تفاوتهای این دو محافظ در برابر نوسانات برقی بپردازیم.
فیوزهای ولتاژ فقط در برابر ولتاژهای مخرب از سیستم محافظت میکنند درحالیکه استابلایزرها بسته به نوع انتخاب ما علاوه بر حفاظت در برابر ولتاژ مخرب در برابر اضافهبار (مصرف توان بیش از حد مجاز) اتصال کوتاه و دمای محیط از سیستم محافظت میکنند؛ بنابراین انتخاب بین این دو دستگاه بستگی به بازههای زمانی ایجاد نوسان در ولتاژ ورودی و ارزش لوازم مصرفی که برای آنها نیاز به حفاظت در برابر ولتاژ داریم، خواهد داشت. یکی از مواردی که ما را مجاب میکند تا بتوانیم جایگزین دیگری برای استابلایزر در نظر بگیریم بالابودن هزینه تهیه دستگاه استابلایزر است که به این منظور در مواقعی که نوسان ولتاژ بهندرت رخ میدهد و محدوده تغییرات ولتاژ کوچک است ما میتوانیم از فیوزهای ولتاژ استفاده کنیم و محافظهای خانگی را به دلیل اثرات مخرب آنها حذف کنیم.
نکته: فیوزهای ولتاژ صرفا عامل بازدارنده در برابر اثرهای مخرب نوسان برق بر روی تجهیزات الکتریکی را دارند و به عنوان یک راهکار اصولی برای رفع نوسانات برق گزینه مناسبی نیستند.
3- نصب سیستمهای UPS یا برق اضطراری
منبعهای تغذیه بدون وقفه (UPS) دستگاههایی هستند که در صورت قطع یا نوسان برق، توان مورد نیاز تجهیزات را به صورت موقت تأمین میکنند و از خاموش شدن ناگهانی و آسیب به دستگاهها جلوگیری میکنند.
مزایای استفاده از UPS :
- محافظت از دادهها و اطلاهات حساس
- جلوگیری از خرابیهای ناگهانی تجهیزات الکتریکی
- افزایش پایداری شبکه برق
نکته: این دستگاهها بیشتر برای تجهیزات حیاتی و مکانهایی با کاربری های خاص که نیاز به برق پیوسته دارند، بسیار ضروری هستند.
انواع UPS و کاربردهای آنها :
UPSها در انواع مختلفی مانند UPS آنلاین، آفلاین و لاین اینتراکتیو ارائه میشوند. هر کدام از این انواع برای کاربردهای خاصی طراحی شدهاند و میتوانند بسته به نیاز کاربر و ظرفیت باتری مدنظر و زمان پیشیبانی مورد نیاز انتخاب شوند.
نوسانات برق میتوانند آسیبهای جدی به تجهیزات الکتریکی و الکترونیکی وارد کنند. با استفاده از راهکارهایی مانند استابیلایزر ولتاژ، محافظهای ولتاژ و UPS، میتوان از این آسیبها جلوگیری کرده و عمر مفید تجهیزات را افزایش داد. همچنین، رعایت نکات ایمنی و بازرسیهای دورهای از تجهیزات برقی میتواند به کاهش خطرات ناشی از نوسانات برق کمک کند؛ در صورتی که به مشاوره و ثبت درخواست جهت مشاوره خرید و یا نصب انواع استابلایزر و یا فیوزهای ولتاژ را داشتید میتوانید از یاری تکنسینهای برق شرکت ویپان برخوردار شوید.
جمع بندی
در این مقاله سعی کردیم تا شما را با انواع نوسانات برق و علل بروز آنها آشنا کنیم. امروزه با توجه به افزایش میزان مصرف کننده و توزیع ناپایدار برق از سمت تامینکنندهها، متاسفانه باید بگوییم به طور روزانه بر تعداد واحدهایی که دچار نوسان برق هستند افزوده میشود و این یک تهدید جدی برای اموال و تجهیزات الکترونیکی ما به شمار میرود. در نهایت اگر نیاز به مشاوره رایگان در زمینه رفع انواع نوسانات برقی داشتید میتوانید ازطریق تماس با شمارهی 02191013700، با کارشناسان زبدهی شرکت ویپان در ارتباط باشید.
